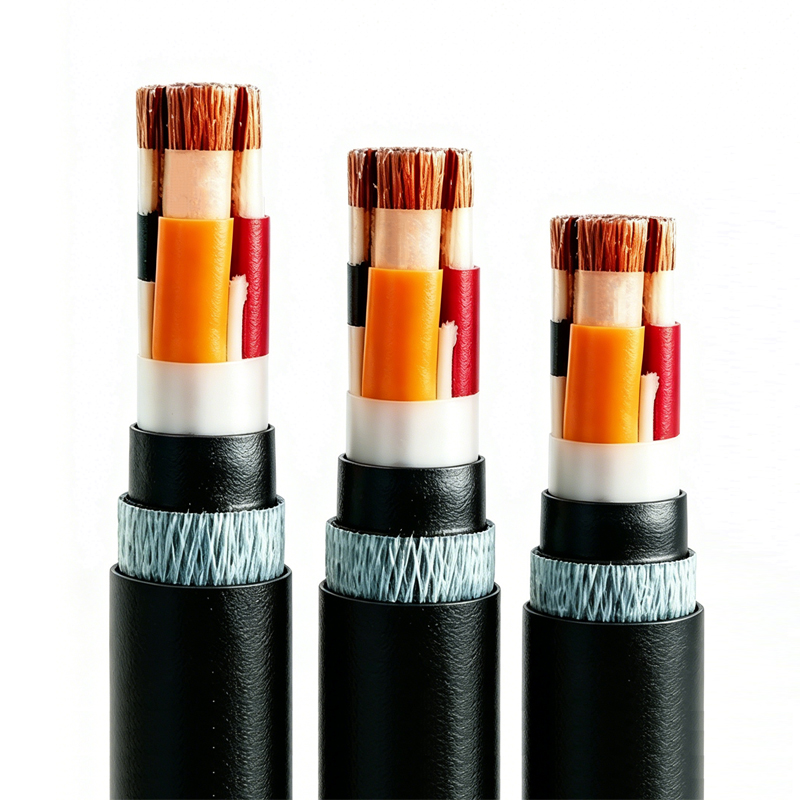

Серия огнестойких и огнестойких кабелей

Главная / Продукт / Специальные кабели / Серия огнестойких и огнестойких кабелей

  • Серия огнестойких и огнестойких кабелей
  • Серия огнестойких и огнестойких кабелей
  • ОПИСАНИЕ ПРОДУКЦИИ

Технические стандарты
Чтобы обеспечить живучесть в экстремальных условиях пожара, связанных с пламенем, механическим воздействием и распылением воды, эти продукты строго тестируются на соответствие многочисленным национальным и международным авторитетным стандартам:
* Огнестойкость: соответствует серии GB/T 18380.3 (эквивалент IEC 60332-3), охватывающей классы A, B, C и D.
* Огнестойкость: соответствует стандарту GB/T 19216.21 и соответствующим требованиям к целостности цепи.
* Экологическая безопасность (для серии LSZH): соответствует стандартам GB/T 17650.2 (выбросы галогенокислотных газов) и GB/T 17651.2 (коэффициент пропускания дымового света ≥ 60%).


Логика модели и номенклатура

Названия моделей точно состоят из "Кода характеристик сгорания" и "Модели базового кабеля", что облегчает точный выбор для проектных институтов и инжиниринговых фирм:
1.  Огнестойкий (FR):
* Галогенированный FR: идентифицируется кодами ZA, ZB, ZC или ZD, представляющими огнезащитные классы A, B, C и D соответственно (класс A обеспечивает самые высокие характеристики).
* Безгалогенный с низким дымовыделением (LSZH), огнестойкий (FR): с префиксом WDZ (или WDZA, WDZB и т. д.), подчеркивающим экологическую безопасность и нетоксичность.
2.  Огнестойкость:
* Обычная огнестойкость: обозначается кодом N, часто сочетается с уровнями FR (например, ZAN, ZBN).
* LSZH Огнестойкий: идентифицирован WDZN и его производными моделями.


Основные показатели эффективности и преимущества

* Постепенная защита от пламени: в зависимости от объемной плотности ($л/м$) неметаллических материалов кабели проходят огневые испытания в диапазоне от 0,5 л/м до 7 л/м, что обеспечивает желаемый эффект предотвращения пожара при различных плотностях установки.
* Жизнеспособность в условиях высоких температур: огнестойкие модели сохраняют целостность цепи при номинальном напряжении в пламени от 750°C до 1000°C в течение более 90 минут (плюс 15-минутный период охлаждения).
* Оптимизированная среда эвакуации (тип LSZH):
* Низкая токсичность: взвешенное значение pH продуктов сгорания составляет ≥ 4,3, а проводимость ≤ 10 мкСм/мм, что сводит к минимуму риск удушья и коррозии от дыма от пожара.
* Высокая видимость: обеспечивает минимальный коэффициент пропускания света более 60%, гарантируя, что пути эвакуации останутся хорошо видимыми во время чрезвычайной ситуации.


Основные сценарии применения

Благодаря своим универсальным конфигурациям пожарной безопасности эти кабели широко применяются в проектах с высокими требованиями к безопасности жизнедеятельности:
* Густонаселенные и высотные здания: идеально подходят для передачи и распределения электроэнергии в торговых центрах, больницах, гостиницах и выставочных центрах.
* Критическая общественная инфраструктура: необходима для метрополитена, аэропортов, подземных туннелей и крупных транспортных узлов.
* Высокоточные и специализированные промышленные среды: предназначены для атомных электростанций, нефтехимических предприятий и центров обработки данных, где стабильность распределения низкого напряжения является критически важным требованием.

Серия огнестойких и термостойких кабелей

Тип композиции

Тип термостойкого и огнестойкого кабеля состоит из кода характеристики горения и типа ревалентного провода и кабеля,исходных битов:

Модель провода и кабеля

Код характеристики сгорания продукта

Название серии

Кодовое имя

Имя

Огнестойкая серия

Есть галоген

ZA

ZB

ZC

ZD

Огнестойкий класс А

Огнестойкий класс B

Огнестойкий класс С

Огнестойкий класс D

Ноль галогенов, мало дыма

WDZ

WDZA

WDZB

WDZC

WDZD

Безгалогеновый, малодымный, огнестойкий

Безгалогеновый, малодымный, огнестойкий Класс А

Безгалогеновый, малодымный, огнестойкий Класс B

Безгалогеновый, малодымный, огнестойкий Класс C

Безгалогеновый, малодымный, огнестойкий Класс D

Огнестойкая серия

Есть галоген

N

ZAN

ZBN

ZCN

ZDN

огнестойкий

Огнестойкий Класс А огнестойкий

Огнестойкий Класс B огнестойкий

Огнестойкий Класс С огнестойкий

Огнестойкий Класс D огнестойкий

Ноль галогенов, мало дыма

WDZN

WDZAN

WDZBN

WDZCN

WDZDN

Без галогенов, малодымный, огнестойкий и огнестойкий

Безгалогеновый, малодымный, огнестойкий, огнестойкий класса А

Без галогенов, малодымный, огнестойкий, класс огнестойкости B

Без галогенов, малодымный, огнестойкий, класс огнестойкости C

Без галогенов, малодымный, огнестойкий, класс огнестойкости D


Огнестойкая характеристика

Кодовое имя

Образец объема неметаллического материала/(Л/дюйм)

Время подачи огня/мин

Композитные показатели

Метод испытания

ZA

ZB

ZC

ZDa

7
3,5
1,5
0,5

40
40
20
20

1) Максимальная длина карбонизации образца не должна превышать 2,5 мм над нижним краем сопла

2) Время горения пламени на образце после прекращения подачи огня не должно превышать 1 часа

GB/T18380.3

IEC 60332-3-25

А ZD подходит для проводов и кабелей с наружным диаметром образца не более 12 мм.


Термостойкая характеристика

Кодовое имя

Область применения

Время подачи огня+время охлаждения/мин

Испытательное напряжение/

Композитные показатели

Метод испытания

N

Кабели 0,6/1 кВ и ниже

90+15

Номинальное значение

1) Предохранитель 2А непрерывно

2) Индикатор не гаснет

GB/T17650.2


Характеристика отсутствия галогенов

Кодовое имя

Ноль галогенов (низкая коррозионная активность)

Взвешенное значение PH

Взвешенное значение проводимости/мкс/мм

Метод испытания

W

≥4.3

≤10

GB/T19216.21

Характеристика низкого уровня дыма

Кодовое имя

Применимый наружный диаметр d/мм

Количество образцов

Минимальный коэффициент пропускания/%

Метод испытания

D

d>40

20<d≤40

10<d≤20

5≤d≤10

2≤d≤5

2 (корни)

3 (корни)

45/д (корень) а

45/3d (корень) ab

≥60

GB/T17651.2

а: Рассчитайте значение, округлив десятичные дроби и взяв целые числа (корни или расслоения).

б: Несвязанный образец состоит из 7 скрученных нитей.
